วิธีการออกแบบโครงสร้างเซรามิกเรียงรายสำหรับท่อฉีดถ่านหิน PCI ของ Blast Furnace

ระบบการฉีดถ่านหินแบบผง (PCI) ของเตาถลุงต้องการการขนส่งวัสดุที่สม่ำเสมอและปราศจากปัญหาสำหรับขั้นตอนการถลุงตามปกติ ภายในท่อส่ง อนุภาคถ่านหินละเอียดจะเคลื่อนที่ด้วยความเร็วการไหลสูงและกระทบผนังด้านในตลอดชั่วโมงการทำงานที่ยาวนาน แม้ว่าถ่านหินที่ถูกบดจะให้ความรู้สึกอ่อนเมื่อเทียบกับแร่แข็ง แต่การถ่ายโอนด้วยลมเป็นเวลานานจะค่อยๆ สึกหรอส่วนประกอบของท่อ ท่อโค้งงอซึ่งทิศทางการไหลเปลี่ยนไปได้รับความเสียหายมากที่สุด

ผู้ปฏิบัติงานในโรงงานมักประสบปัญหาปวดหัวในทางปฏิบัติเหล่านี้:

· การกัดเซาะของวัสดุอย่างรุนแรงในส่วนข้อศอก

· ผนังบางแบบก้าวหน้าในส่วนของท่อเฉพาะที่

· ท่อรั่วที่ไม่คาดคิดซึ่งนำไปสู่การหยุดทำงานโดยไม่ได้วางแผนไว้

· มีการเปลี่ยนชิ้นส่วนบ่อยครั้งสำหรับส่วนท่อที่สึกหรออย่างหนัก

เพื่อจัดการกับปัญหาเหล่านี้ การบุเซรามิกที่ทนทานต่อการสึกหรอได้กลายเป็นตัวเลือกการป้องกันหลักสำหรับโซนที่มีการสึกหรอสูงภายในไปป์ไลน์ PCI อย่างไรก็ตาม การติดตั้งกระเบื้องเซรามิกเข้ากับภายในท่อเพียงอย่างเดียวจะไม่สามารถให้อายุการใช้งานที่คาดหวังได้ วิศวกรจำเป็นต้องปรับแต่งโครงร่างการบุตามรูปแบบการสึกหรอตามการใช้งานจริงตลอดวงจรการลำเลียงทั้งหมด

อะไรทำให้เกิดการสึกหรอบนท่อ PCI ของ Blast Furnace

ความเสียหายของท่อไม่ค่อยเกิดจากการไหลของอากาศ แรงผลักดันที่แท้จริงอยู่ที่อนุภาคถ่านหินแข็งที่ถูกพัดพาไปในกระแสลม ในขณะที่ทำงานด้วยอัตราการลำเลียงสูง:

· อนุภาคของแข็งกระแทกพื้นผิวท่อด้านในซ้ำๆ

· เมล็ดถ่านหินละเอียดทำให้เกิดการเสียดสีแบบเลื่อนอย่างต่อเนื่อง

· การเปลี่ยนเส้นทางการไหลทำให้เกิดจุดการกัดเซาะที่มีความเข้มข้น

ระดับการสึกหรอจะถูกควบคุมโดยตัวแปรหลายฟิลด์ ได้แก่ ขนาดอนุภาคถ่านหิน ความเร็วการลำเลียงจริง ความดันการทำงานของระบบ ความเสถียรของการไหล และโครงร่างทางเรขาคณิตของท่อ เนื่องจากสภาพการทำงานแตกต่างกันไปในแต่ละส่วนของท่อ โซลูชันซับในขนาดเดียวจึงไม่สามารถทำงานได้ดีบนเครือข่าย PCI เต็มรูปแบบ

บริเวณที่มีการสึกหรอสูงซึ่งควรคำนึงถึงในท่อฉีดถ่านหิน

ความเสียหายจากการสึกหรอไม่กระจายเท่ากันตลอดความยาวท่อ มันมุ่งเน้นไปที่ตำแหน่งทั่วไปหลายตำแหน่ง

1. ข้อศอกและส่วนโค้งของท่อ

หน่วยข้อศอกโดดเด่นในฐานะตำแหน่งที่เกิดข้อผิดพลาดบ่อยที่สุด เมื่อถ่านหินที่ถูกบดเปลี่ยนทิศทาง อนุภาคจะเคลื่อนที่ไปข้างหน้าภายใต้ความเฉื่อยและชนเข้ากับส่วนโค้งด้านนอกของส่วนโค้ง การกระแทกที่เข้มข้นนี้ทำให้ข้อศอกเสื่อมเร็วกว่าการเดินท่อตรงมาก

2. ข้อต่อลดขนาดและข้อต่อเปลี่ยนเส้นผ่านศูนย์กลาง

การเปลี่ยนขนาดท่ออย่างกะทันหันรบกวนการไหลของอากาศและจัดเรียงการกระจายตัวของอนุภาคใหม่ การไหลเชี่ยวเกิดขึ้นที่นี่และทำให้การขัดถูวัสดุไม่สม่ำเสมอ หากไม่มีการป้องกันการสึกหรอที่เหมาะสม ตัวลดจะกลายเป็นจุดอ่อนซึ่งต้องมีการตรวจสอบและบำรุงรักษาเป็นประจำ

3. ช่องป้อนอาหารและส่วนท่อความเร็วสูง

ที่จุดป้อนและส่วนต่างๆ ที่มีความเร็วการไหลสูง ความถี่การชนกันของอนุภาคจะเพิ่มขึ้นอย่างรวดเร็ว สถานที่เหล่านี้ควรได้รับความสนใจเป็นพิเศษในระหว่างการวางแผนการป้องกันการสึกหรอ

การออกแบบโครงสร้างบุด้วยเซรามิกในทางปฏิบัติสำหรับส่วนต่างๆ ของท่อ

ผู้ซื้อโรงงานและวิศวกรโครงการควรจับคู่แบบฟอร์มการบุให้เข้ากับสภาพการทำงานในท้องถิ่น แทนที่จะใช้การบุแบบเดียวกันทุกที่

ส่วนท่อตรง

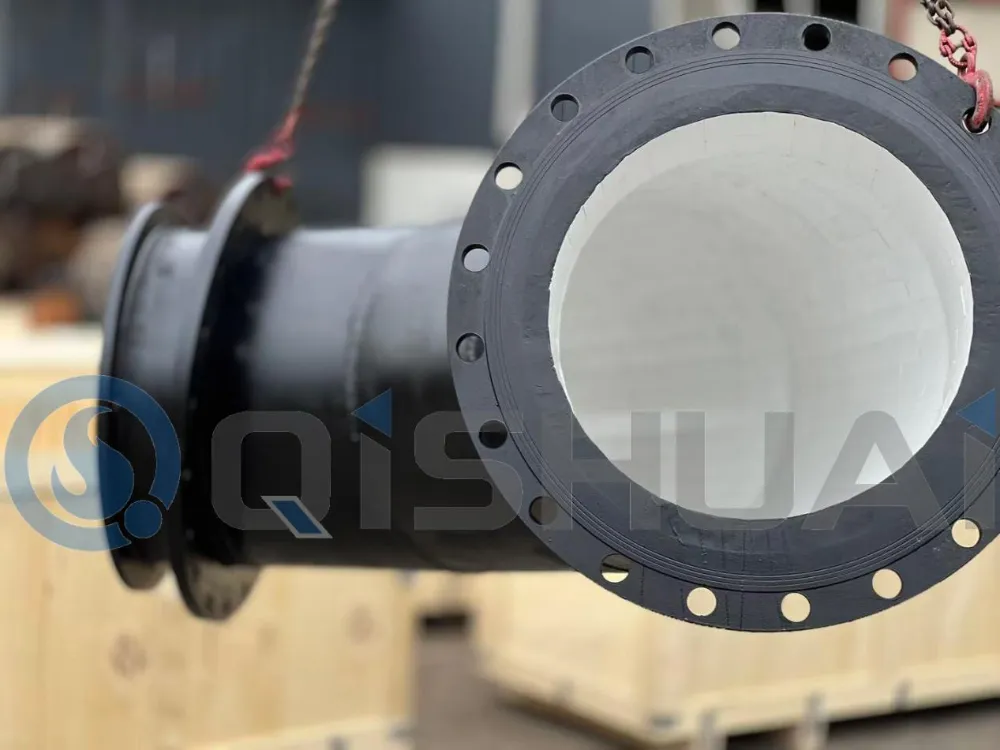

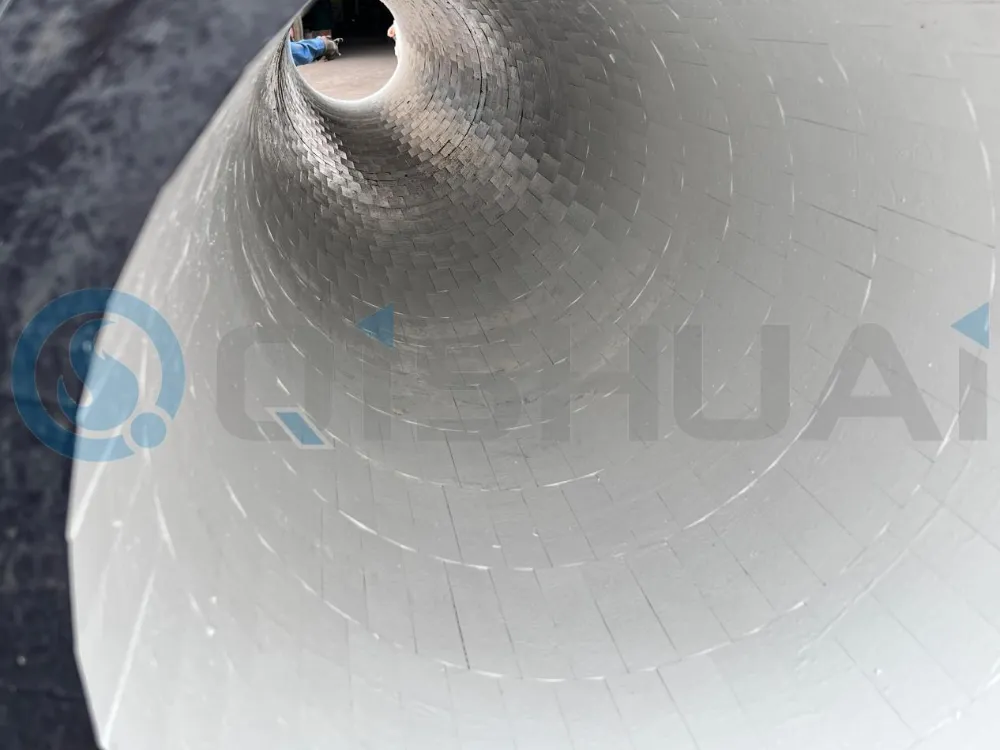

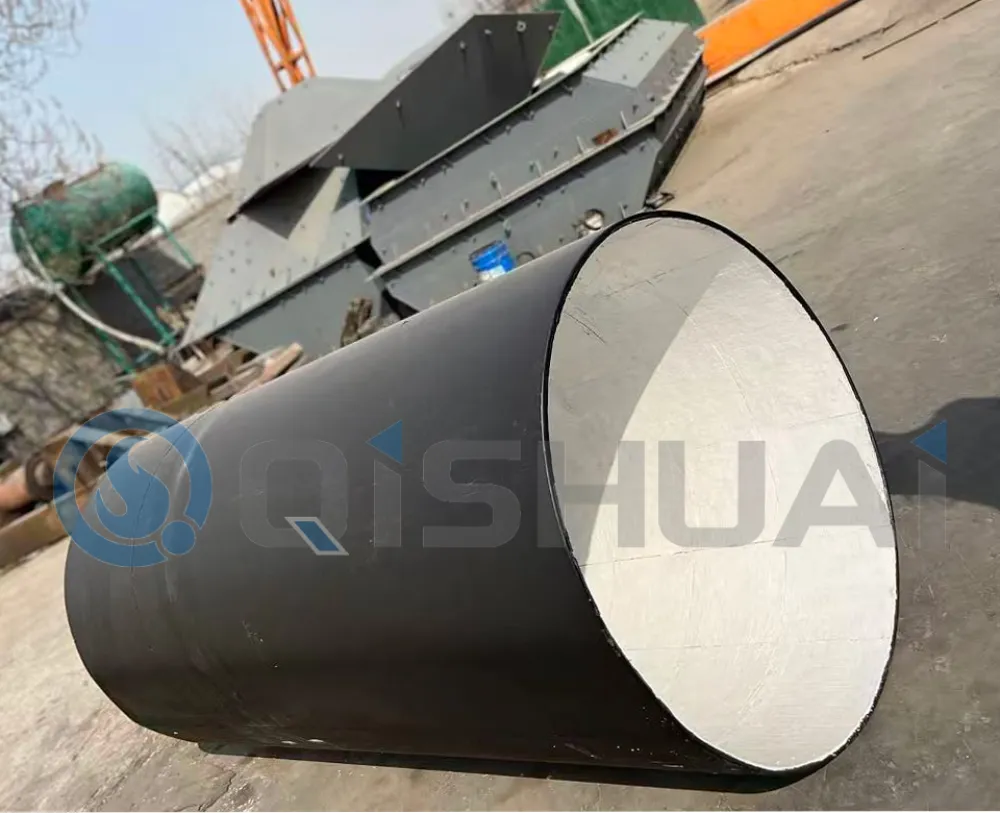

ส่วนท่อตรงส่วนใหญ่ได้รับแรงเสียดทานจากการเลื่อนสม่ำเสมอ ปลอกเซรามิกอลูมินาในตัวหรืองานท่อบุเซรามิกสำเร็จรูปเหมาะสำหรับส่วนเหล่านี้ การตั้งค่านี้ให้พื้นผิวด้านในที่ทนทานต่อการสึกหรออย่างต่อเนื่อง รักษาการไหลของวัสดุที่ราบรื่น และทำให้ผนังเสียดสีช้าลงเพื่อการขนส่งผงในระยะยาว Shandong Qishuai Wear Resistance Equipment Co., Ltd. จำหน่ายชุดท่อคอมโพสิตครบชุด ครอบคลุมการวิ่งทางตรง การโค้งงอ และชิ้นส่วนการเปลี่ยนผ่านสำหรับการปรับปรุงระบบ PCI และโครงการสร้างใหม่

ส่วนข้อศอกและโค้งงอ

ข้อศอกทนต่อแรงกระแทกและแรงเสียดทานรวมกันได้ดีกว่าท่อตรง ดังนั้นการเสริมแรงจึงมีความจำเป็น ตัวเลือกที่ได้รับการพิสูจน์แล้วจากไซต์งาน ได้แก่ ปลอกเซรามิกแบบแยกส่วน ข้องอบุเซรามิกสำเร็จรูป และโซนการสึกหรอจากเซรามิกที่มีความหนาเฉพาะที่ สำหรับไซต์ปฏิบัติงานที่มีการกระแทกกับอนุภาคหนักเป็นพิเศษ สามารถเลือกผลิตภัณฑ์จากซีรีส์ยางเซรามิกคอมโพสิตเพื่อดูดซับแรงกระแทกและลดความเสี่ยงที่จะเกิดการกะเทาะของเซรามิกได้ กลุ่มผลิตภัณฑ์ของเรายังรวมถึงซีรีส์การเชื่อมแบบซ้อนทับโครเมียมคาร์ไบด์สำหรับโซลูชันการป้องกันการสึกหรอทางเลือกภายใต้สถานการณ์การทำงานพิเศษ ในขณะที่ซีรีส์เซรามิกซิลิกอนคาร์ไบด์ถือได้ว่ามีการกัดกร่อนอย่างรุนแรงและการเสียดสีแบบรวมบริการในฐานะทางเลือกวัสดุทางเลือก

ส่วนลดและการเปลี่ยนผ่าน

นอกจากการต้านทานการสึกหรอแล้ว ตัวรีดิวเซอร์ยังต้องรักษาการเปลี่ยนผ่านของวัสดุให้คงที่อีกด้วย เมื่อออกแบบการบุเซรามิกสำหรับชิ้นส่วนเหล่านี้ ให้รักษาการเปลี่ยนรูปร่างด้านในอย่างอ่อนโยน หลีกเลี่ยงการเปลี่ยนแปลงเส้นทางการไหลอย่างกะทันหัน และลดกระแสน้ำวนที่ปั่นป่วน ส่วนประกอบเซรามิกแบบแบ่งส่วนที่ประกอบเข้าด้วยกันจะพอดีกับรูปทรงของตัวลดที่ซับซ้อนได้ดีกว่าไลเนอร์แบบเสาหินในกรณีส่วนใหญ่

วิธีเลือกเกรดเซรามิกที่เหมาะสมสำหรับบริการไปป์ไลน์ PCI

การเลือกใช้วัสดุขึ้นอยู่กับความรุนแรงของการสึกหรอที่หน้างานและรอบการทำงานที่คาดหวัง

ซับในเซรามิกอลูมินา 92%เหมาะสำหรับการถ่ายโอนถ่านหินบดระดับทั่วไปที่มีการเสียดสีปานกลาง สร้างความสมดุลระหว่างความต้านทานการสึกหรอและงบประมาณโครงการสำหรับสภาพการทำงานทั่วไปของ PCI

ซับในเซรามิกอลูมินา 95%เหมาะสำหรับการผลิตอย่างต่อเนื่องในระยะยาวและมีความต้องการการสึกหรอที่สูงขึ้น โดยมีคุณลักษณะความหนาแน่นของวัสดุที่สูงขึ้น ประสิทธิภาพการป้องกันการเสียดสีที่ดีขึ้น และรอบการบริการที่ยาวนานขึ้น ซึ่งนำมาใช้กันอย่างแพร่หลายในโครงการฉีดถ่านหินของเตาถลุงเหล็กที่มีกำลังการผลิตขนาดใหญ่จำนวนมาก

โครงสร้างคอมโพสิตยาง-เซรามิก แนะนำสำหรับสถานการณ์ที่มีการกระแทกของอนุภาคหนัก ความเร็วการไหลสูง และโหลดแรงกระแทกทางกล ชั้นยางรองพื้นจะกระจายแรงกระแทกและลดความเสี่ยงที่จะเกิดเศษเซรามิก

การเพิ่มประสิทธิภาพไปป์ไลน์เสริมเพื่อชะลอการเสื่อมสภาพของส่วนประกอบ

การบุด้วยเซรามิกถือเป็นมาตรการสำคัญอย่างหนึ่งมากกว่าการแก้ปัญหาทั้งหมด เค้าโครงท่อโดยรวมยังส่งผลต่ออายุการใช้งานจริงอีกด้วย

จัดการความเร็วการลำเลียงอย่างสมเหตุสมผล ความเร็วการไหลที่สูงขึ้นจะขยายพลังงานกระแทกของอนุภาค การปรับแต่งระบบควรรับประกันการส่งมอบถ่านหินที่เสถียรโดยไม่ต้องดำเนินการด้วยความเร็วสูงโดยไม่จำเป็น

ใช้รูปแบบข้อศอกที่มีรัศมีขนาดใหญ่ รัศมีการโค้งงอขนาดใหญ่ช่วยลดแรงกระแทกของอนุภาคที่คม ระงับความปั่นป่วน และลดการกำจัดสิ่งสกปรกที่มีความเข้มข้นเฉพาะจุด

ลดการรบกวนการไหลที่ไม่จำเป็นให้เหลือน้อยที่สุด พยายามหลีกเลี่ยงการเปลี่ยนแปลงเส้นผ่านศูนย์กลางอย่างกะทันหัน การโค้งงอในรัศมีสั้นที่แหลมคม และข้อต่อท่อที่มีการจัดแนวไม่ดี เพื่อให้ภาระการสึกหรอกระจายเท่าๆ กันมากขึ้น

สร้างมาตรฐานขั้นตอนการติดตั้งนอกสถานที่ แม้แต่ส่วนประกอบเซรามิกระดับพรีเมียมก็ยังอาจเสียหายก่อนเวลาอันควรด้วยคุณภาพการประกอบที่ไม่ดี การรักษาพื้นผิวเหล็ก การใช้กาว การจัดแนวกระเบื้องเซรามิก และการควบคุมช่องว่างรอยต่อ ล้วนมีความสำคัญอย่างยิ่ง พื้นผิวด้านในเรียบช่วยป้องกันการเสียดสีขั้นที่สองที่เกิดจากการปั่นป่วนเป็นพิเศษ

Ceramic Lining จะหยุดการสึกหรอของท่อ PCI หรือไม่

การบุด้วยเซรามิกช่วยชะลอการเสื่อมสภาพของท่อได้อย่างมาก แต่ก็ไม่สามารถขจัดการสึกหรอได้อย่างสมบูรณ์ ประสิทธิภาพการบริการในโลกแห่งความเป็นจริงขึ้นอยู่กับคุณสมบัติของวัสดุถ่านหิน พารามิเตอร์การลำเลียงจริง เค้าโครงไปป์ไลน์ และคุณภาพการดำเนินการของการติดตั้งภาคสนาม ค่านิยมหลักของการบุเซรามิกอยู่ที่การยืดระยะเวลาการบำรุงรักษาและลดความถี่ในการเปลี่ยนส่วนประกอบสำหรับวงจร PCI เตาหลอมเหล็ก

ความคิดสุดท้าย

การออกแบบโครงสร้างที่บุด้วยเซรามิกอย่างสมเหตุสมผลสำหรับท่อฉีดถ่านหินของเตาถลุงเหล็ก เริ่มต้นด้วยการระบุตำแหน่งและวิธีที่การสึกหรอเกิดขึ้น ส่วนท่อตรงอาศัยปลอกอลูมินาเซรามิกอย่างต่อเนื่อง ข้อศอกเรียกร้องให้มีการเสริมการป้องกันแรงกระแทก ตัวลดการเปลี่ยนผ่านจำเป็นต้องมีโครงสร้างซับในเพื่อรักษาการเปลี่ยนผ่านของวัสดุให้มีเสถียรภาพ

วิศวกรฝ่ายจัดซื้อสามารถประเมินโซลูชันเซรามิกที่ใช้อลูมินาร่วมกับตัวเลือกอื่นๆ รวมถึงซีรีส์การเชื่อมแบบซ้อนทับโครเมียมคาร์ไบด์ ซีรีส์คอมโพสิตเซรามิกยาง และซีรีส์ท่อคอมโพสิตตามพารามิเตอร์ของไซต์งาน การจับคู่ฮาร์ดแวร์ซับในที่เหมาะสมกับโครงร่างไปป์ไลน์ที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้สิ่งอำนวยความสะดวกของ PCI บรรลุอายุการใช้งานส่วนประกอบที่ยาวนานขึ้น การหยุดการผลิตน้อยลง และการทำงานของเตาถลุงเหล็กที่สม่ำเสมอยิ่งขึ้น

แทนที่จะระบุกระเบื้องเซรามิกที่มีความหนาเพียงอย่างเดียว การปรับแต่งโครงร่างการบุตามสภาพการทำงานจริงในการลำเลียงถ่านหินก็เหมาะสมกว่า หากคุณกำลังจัดหาส่วนประกอบท่อที่ทนต่อการสึกหรอสำหรับการปรับปรุง PCI ของเตาหลอมเหล็กให้ทันสมัยหรือโครงการก่อสร้างใหม่ โปรดส่งอีเมลไปที่ทีมงานของเราที่ Shandong Qishuai Wear-Resistant Equipment Co., Ltd. แบ่งปันขนาดไปป์ไลน์ของคุณ พารามิเตอร์คุณภาพถ่านหิน และสภาพการทำงาน แล้วเราจะให้คำแนะนำผลิตภัณฑ์ที่ตรงเป้าหมายสำหรับโครงการของคุณ
